การติดตั้งเมนบอร์ด ซีพียู และหน่วยความจำ

นางสาวภิภาวดี ธรรมสอน เลขที่ 1 กลุ่ม3

การติดตั้งซีพียู

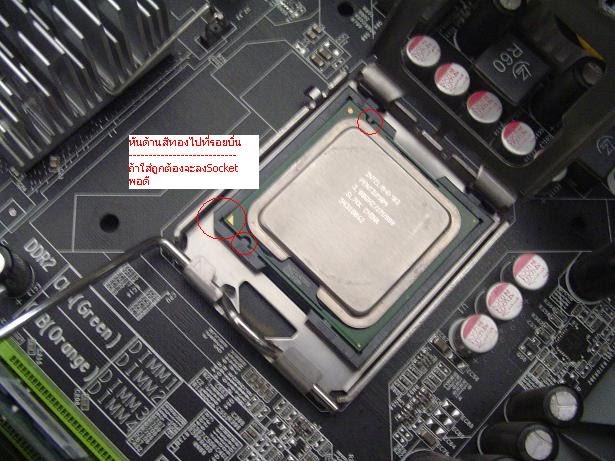

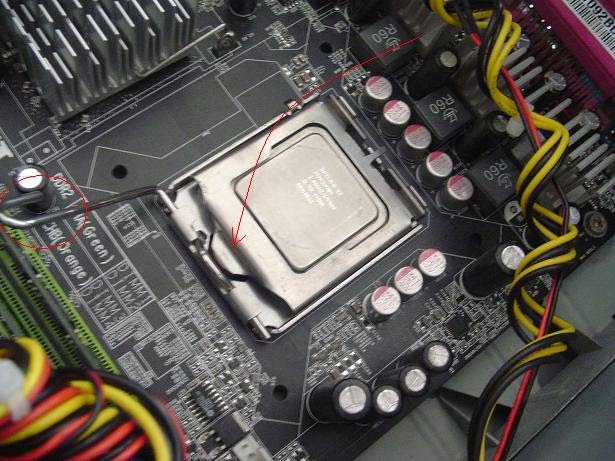

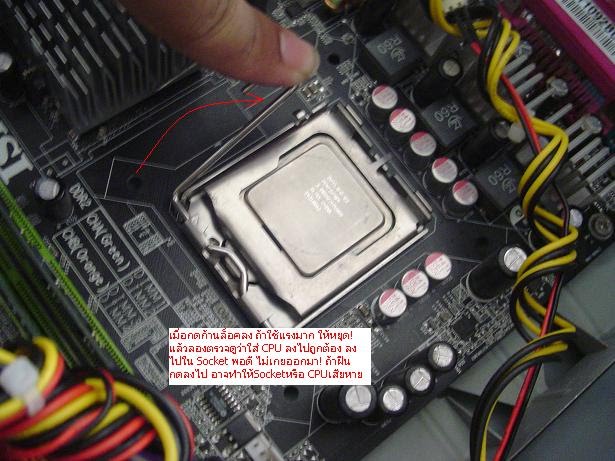

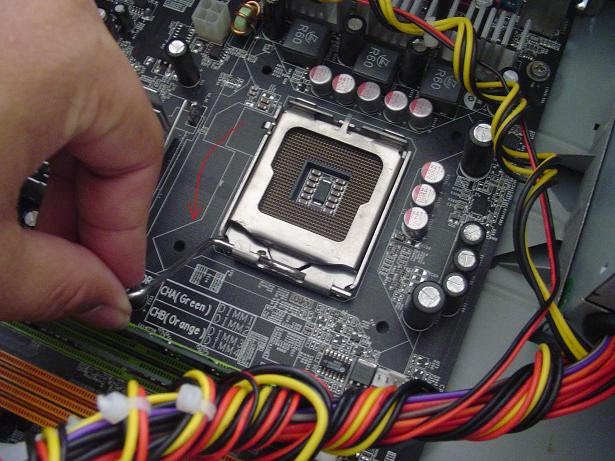

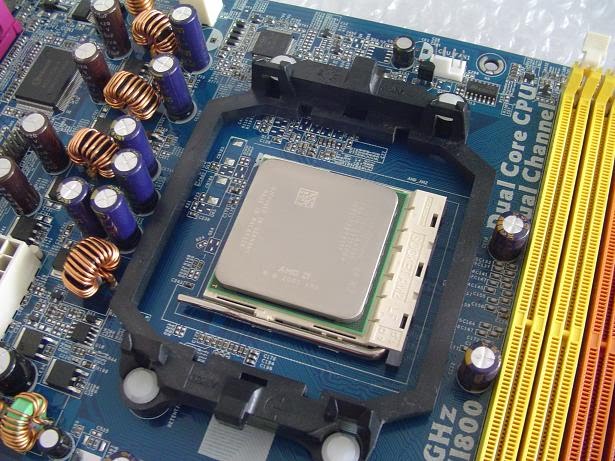

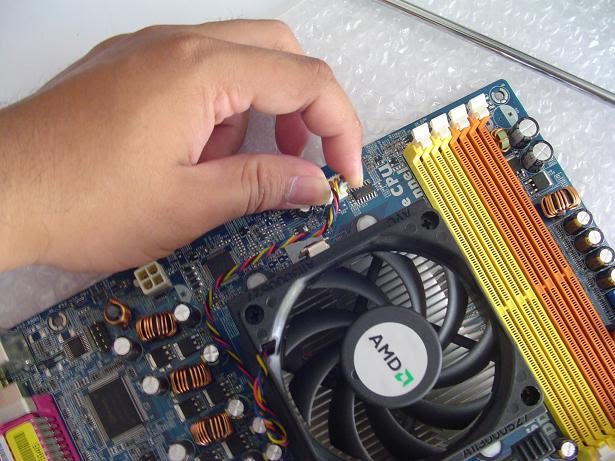

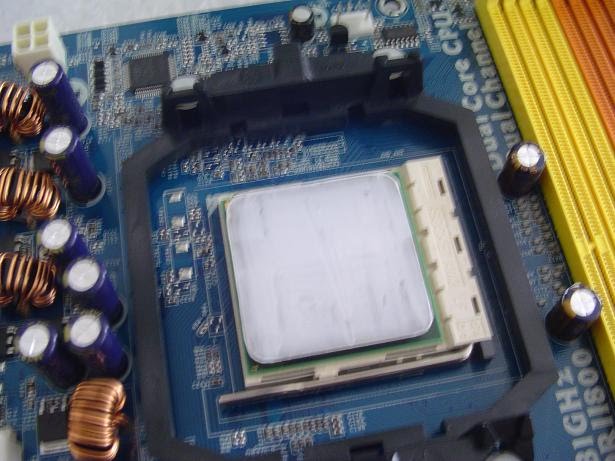

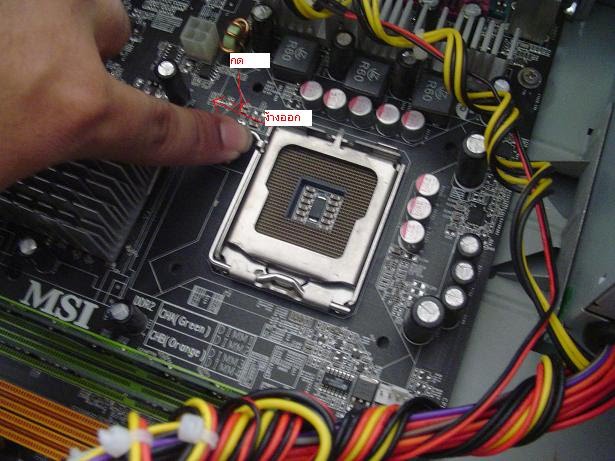

วิธีติดตั้งซีพียู         ในขั้นตอนนี้ ก่อนที่จะนำเมนบอร์ดไปยึดเข้ากับเคส เราจะเริ่มต้นติดตั้งอุปกรณ์ที่สำคัญ นั้นก็คือ cpu บน socket  ของเมนบอร์ด เพราะการติดตั้ง cpu หลังจากที่เราติดตั้งเมนบอร์ดเข้ากับเคสแล้วนั้นจะทำได้ยากเนื่องจากมีพื้นที่น้อยนอกจากนี้แล้วการติดตั้ง cpu จะต้องทำการติดตั้งเมนบอร์ดเข้ากับเคสแล้วนั้นจะทำได้ยาก เนื่องจากมีพื้นที่น้อย นอกจากนี้แหละการติดตั้งซีพียูจะต้องทำการติดตั้งเข้ากับเมนบอร์ดให้แน่นกระชับที่สมุด ถ้าไม่แน่นอาจจะทำให้เครื่องบู๊ตไม่ได้หรือต้องรีสตาร์ทบ่อยๆ การติดตั้งซีพียู  Intel ซีพียู  Intel จะซ็อกเก็ตแบบ LGA (ไม่มีขา) ซึ่งจะมีรอยตัดที่มุม 2 มุม เพื่อกำหนดให้สามารถวางแนวตัว apu ให้ตรงกับ socket เริ่มจาก กดสลักลง ดันออกข้าง มันจะดีดขึ้นมาได้(ไม่ต้องกลัวมันดีดไม่เจ็บ) แล้วยกขึ้น ดังภาพ 2. แล้วโยกมาสุดเลยครับ เสร็จแล้ว เปิดฝาครอบขึ้นจะได้ดังภาพ 3. เปิดเรียบร้อย!! 4. แล้ว วางCPUลงไปให้ลงล็อคครับ จะมีร่องอยู่ที่CPU ถ้าวางถูกต้อง จะลงไปพอดีเลยไม่มีเกยออกมา 5. เสร็จแล้ว ปิดครอบลง 6. ต่อมา กดก้านล็อคกับลงมา !!ถ้าท่านกดก้านล็อค แล้วติดตัวครอบ ให้เช็คดูว่าCPUเกยsocketออกมาหรือไม่ครับ ถ้าCPUใส่ไม่ลงสนิทและท่านฝืนกด CPUและsocketอาจแตกเสียหายได้(หลุดประกันทันที!) 7. ใส่เรียบร้อย!! 8. ติดตั้งซิลิโคนครับปาดให้เรียบ เหมือนการติดตั้งของ AMDเลย อันนี้ผมใส่ที่ตัวพัดลมครับ เพราะพื้นที่ที่ซิลิโคนได้แปะจริงๆก็เป็นวงกลมแค่บนพัดลมนั่นและ... 8. ก่อนใส่ ตรวจดูที่ขาพัดลม ปลายลูกศรจะหันออกข้างนอกครับ ไม่หันเข้าซิ้งค์นะครับ 9. สุดท้ายยย ใส่มันลงไป ใช้นิ้วเนี่ยแหละ กดลงไปดัง"กริ้ก" ก็เสร็จแล้ว ตามภาพ... การติดตั้งซีพียู AMD 1. เริ่มจาก เอาก้านล็อคขึ้นก่อน-ใส่ซีพียูลงไป โดยให้ด้าน ลูกศรสีทอง ตรงกับสัญลักษณ์ลูกศรบนsocket !!อย่าพยายาม กด CPU ลงไป เพราะขาจะบิ่นงอ และอาจหักได้ให้ค่อยๆใส่ลงไป ถ้ากดไม่ลง ลองหันด้านอื่นดู ถ้าใส่ถูกต้อง CPU จะลงไปสุดทุกด้าน และจะไม่ต้องออกแรงมากมายกด CPU ลง ดังรูป 2. ต่อมา ใส่ซิลิโคนแต่ๆ ถ้าท่านซื้อ CPU มาใหม่เอี่ยม ที่ฮีทซิงค์พัดลม จะมีติดมาแล้ว(สีเทาๆ)แต่ถ้าจะใช้ซิลิโคนดีๆ ก็ขูดของที่แถมมาและเช็ดออกให้หมด จากภาพ หยดลงนิดเดียว 3. แล้วเอาการ์ดพลาสติก ที่บอกไว้ตอนแรก มาปาดให้ทั่วครับ ถ้าปาดไม่มั่ว ก็เพิ่มทีละนิดปาดแล้วจะได้ประมาณนี้ 4. ต่อมา ใส่พัดลม CPU ลงไป เกี่ยวล็อคด้วย ตามภาพ 5. แล้วกด ก้านล็อค มาอีกด้านนึง อาจจะต้องออกแรงนิดนึง พอกดถึงอีกด้านสุดแล้วก็พอ 6. แล้วมาเสียบสายไฟ พัดลมใหม่ๆจะเป็นพัดลมที่ควบคุมด้วยสัญญาณพัลล์(PWM)คือมี 4 เส้น ความเร็วรอบจะแปรผันตามงานของCPUและอุณหภูมิ 7. tip*เพื่อให้ดูเรียบร้อย ท่านสามารถ เหน็บสายไฟตามตัวเก้บประจุต่างๆแถวซ็อกเก็ตได้ ไม่ต้องกลัวร้อนละลาย บอร์ดบางตัวเช่นM2N-E จะเก็บได้สวย 8. สุดท้ายยย ใส่มันลงไป ใช้นิ้วเนี่ยแหละ กดลงไปดัง"กริ้ก" ก็เสร็จแล้ว ตามภาพ...

การติดตั้งแรม

	1. เตรียมแรมที่จะติดตั้งลงในสล็อตและมองหาตำแหน่งสล็อต
บนเมนบอร์ด

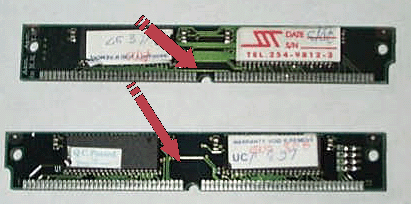

2. วางแรมให้ถูกด้านโดยให้รอยบากตรงกับคันล็อก
ในช่องเสียบ(สล็อต)

3. ดันแรมลงไปตรง ๆ จนสุด ซึ่งจะสังเกตเห็นว่า แขนล็อค
กระดกกลับมาล็อคปลายแรมทั้งสองข้างพอดี
